【GF流量計】2536轉輪流量計描述

時間證明了2536轉輪流量計具有安裝簡單，性能可靠的特點，并且產品結構堅 固，輸出信號的重復度高，維護工作量少。2536流量計輸出集電極開路方波信號，擁有0.1～6m/s寬廣的流速測量范圍。用于測量滿管狀態下低壓系統中的流體流量。

2536轉輪流量計的接液材料配置種類很多，包括PP或PVDF殼體，良好的耐化學腐蝕性能可以使其耐受更多的流體種類。2536流量計能插入安裝在尺寸范圍從DN15（1/2”)到DN900(36”）的管道上。Signet標準安裝件的種類包括三通、鞍型座，直焊型等，能保證流量計在流體中的正確插入深度。根據需要，還可提供Wet-Tap型流量計，適合在線插拔。

【GF流量計】2536轉輪流量計特性

● 流速范圍：0.1～6m/s

● 寬量程比，66:1

● 輸出集電極開路方波信號

● 簡單而經濟的設計

● 輸出信號重復度高

● 適用管徑：DN15?900(1/2?36”）

● 分辨率高，抗干擾性好

● 接液材料耐化學腐蝕性好

【GF流量計】2536轉輪流量計應用

● 純水生產

● 過濾系統

● 化學品生產過程

● 流體輸送系統

● 泵保護

● 煙氣洗滌

● 重力流進料

● 不適用于氣體測量

【GF流量計】2536轉輪流量計技術參數

概述

流速范圍：0.1～6m/s

管徑范圍：DN15?900(1/2?36”）

線性度：滿量程的±1%@25℃

重復性：滿量程的±0.5%@25℃

Z小雷諾數：4500

接液材料

流量計殼體：PP-GF(黑色)或PVDF(本色）

O形圈：FPM (標配）；可選 EPR(EPDM)或 FFPM

輪軸：鈦、哈氏合金C、PVDF；可選陶瓷、鉭、不銹鋼

轉輪：PVDF (黑色或本色）；可選Tefzel? (帶或不帶軸套）

電氣性能

頻率信號：49Hz@m/s,額定值

供電電壓：5～24VDC±10%,穩壓

供電電流：<1.5mA@3.3～6VDC <20mA@6～24VDC

輸出信號：

集電極開路方波，Z大下拉電流10mA

電纜規格：2芯帶屏蔽雙絞線，22AWG

電纜長度：自帶7.6m(標配），Z大長度305m

Z大溫度/壓力

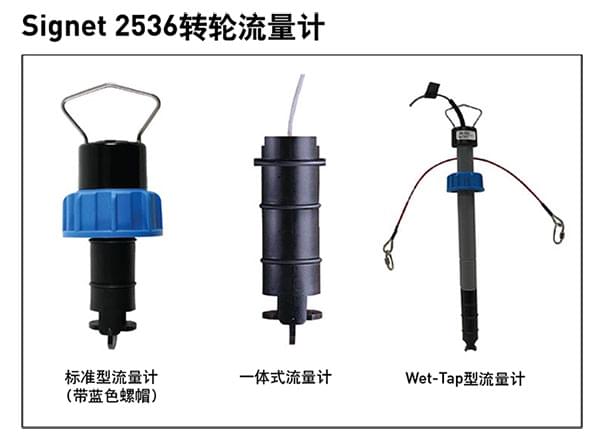

標準型與一體式流量計

● PP：12.5bar@20℃，1.7bar@85℃

● PVDF：14bar@20℃, 1.7bar@85℃

工作溫度：

● PP: -18～85°C

● PVDF: -18～85°C

Wet-Tap型流量計

PP：7bar@20℃. 1.4bar@66℃

工作溫度：-18～66℃

Z高拆卸壓力：1.7bar@22℃

運輸重量：

3-2536-XO 0.454kg

3-2536-X1 0.476kg

3-2536-X2 0.680kg

3-2536-X3 0.794kg

3-2536-X4 0.850kg

3-2536-X5 1kg

3-8512-XO 0.35kg

3-8512-X1 0.37kg

訂貨信息

2536標準型轉輪流量計

選用這種流量計式，流量儀表可以安裝在附近的管道或墻上，或是305m之內的其它地方（標配電纜長度為7.6m）。增加延長線時，要使用接線盒。為了保證流量計插入到流體中正確位置，請選用Signet標準安裝件。

**PVDF材料只適用于DN15～100（1/2～4”）的管徑范圍。

*2536流量計訂貨提示：此內容只列出了常用的產品編號，如需要其他配置，請聯系我們。
